Rubinetto di Sicurezza a Corsoio

RUBINETTO DI SICUREZZA A CORSOIO

I rubinetti di sicurezza a corsoio sono disponibili nelle versioni: ISO 6150 B passaggio 6 mm, 8 mm e 11 mm, EU 7.4 mm e ARO 5.5 mm. Il sistema di sgancio a corsoio permette con due semplici movimenti di sostituire rapidamente l'utensile collegato all'alimentazione. Il primo movimento (verso il codolo filettato) consente di scaricare l'aria in pressione all'interno dell'utensile. Il secondo (verso l'operatore) di scollegare in assoluta sicurezza l'apparecchiatura dal rubinetto. Tutti i raccordi seguono la norma ISO 4414.

  pag.1.1

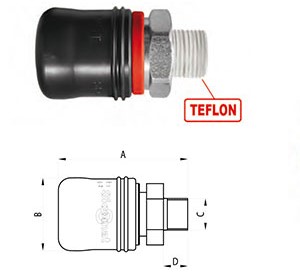

RUBINETTO DI SICUREZZA MASCHIO A CORSOIO ISO 6150 B-12 DN 6

CODICE A B C D Gr. EURO/PZ
SE600.101.014 54 30 1/4" BSP 10,5 84 12,80+IVA
SE600.101.038 55 30 3/8" BSP 11,5 88 12,80+IVA
SE600.101.012 57 30 1/2" BSP 14 125 13,20+IVA
SE600.101.014NPT 54 30 1/4" NPT 10,5 84 14,80+IVA
SE600.101.038NPT 57 30 3/8" NPT 11,5 88 14,80+IVA
SE600.101.012NPT 57 30 1/2" NPT 14 125 15,20+IVA

  pag.1.2

RUBINETTODI SICUREZZA FEMMINA DI SICUREZZA ISO 6150 B-12 DN 6

CODICE A B C Gr. EURO/PZ
SE600.102.014 54 30 1/4" BSP 86 12,80+IVA
SE600.102.038 55 30 3/8" BSP 90 12,80+IVA
SE600.102.012 57 30 1/2" BSP 96 13,60+IVA
SE600.102.014NPT 54 30 1/4" NPT 86 14,80+IVA
SE600.102.038NPT 55 30 3/8" NPT 90 15,60+IVA
SE600.102.012NPT 57 30 1/2" NPT 96 15,60+IVA

  pag.1.3

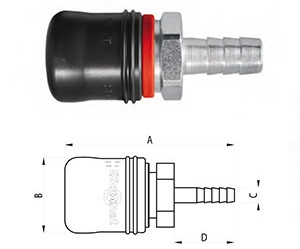

RUBINETTO DI SICUREZZA A CORSOIO ISO 6150 B-12 DN 6 CON POTAGOMMA

CODICE A B C D Gr. EURO/PZ
SE600.103.006 69 30 6 24,5 84 13,20+IVA
SE600.103.008 69 30 8 24,5 84 13,20+IVA
SE600.103.009 69 30 9 24,5 84 13,20+IVA
SE600.103.010 69 30 10 24,5 84 13,20+IVA
SE600.103.013 69 30 12/13 24,5 84 13,20+IVA

  Inkedpag.2.1

INNESTO MASCHIO ISO 6150 B-12 DN 6

CODICE A B C Gr. EURO/PZ
IC600.101.018 38 1/8" BSP 14 20 1,92+IVA
IC600.101.014 40 1/4" BSP 14 22 1,92+IVA
IC600.101.038 43 3/8" BSP 17 30 2,40+IVA
IC600.101.012 48 1/2" BSP 22 52 4,20+IVA
IC600.101.014NPT 40 1/4" NPT 14 22 2,72+IVA
IC600.101.038NPT 43 3/8" NPT 17 30 3,36+IVA
IC600.101.012NPT 48 1/2" NPT 22 52 6,08+IVA

  pag.2.2

INNESTO FEMMINA ISO 6150 B-12 DN 6

CODICE A B C Gr. EURO/PZ
IC600.102.018 38 1/8" BSP 14 20 1,92+IVA
IC600.102.014 40 1/4" BSP 17 26 1,92+IVA
IC600.102.038 42 3/8" BSP 20 30 2,40+IVA
IC600.102.012 45 1/2" BSP 25 46 4,20+IVA
IC600.102.014NPT 40 1/4" NPT 17 26 3,36+IVA
IC600.102.038NPT 42 3/8" NPT 20 30 3,36+IVA
IC600.102.012NPT 45 1/2" NPT 25 46 6,08+IVA

  pag.2.3

INNESTO CON PORTAGOMMA ISO 6150 B-12 DN 6

CODICE A B Gr. EURO/PZ
IC600.103.006 52 6 16 1,92+IVA
IC600.103.008 52 8 18 1,92+IVA
IC600.103.009 52 9 19 1,92+IVA
IC600.103.010 52 10 20 1,92+IVA
IC600.103.013 52 12/13 20 1,92+IVA

  pag.1.1

RUBINETTO DI SICUREZZA MASCHIO A CORSOIO ISO 6150 B-15 DN 8

CODICE A B C D Gr. EURO/PZ
SE800.101.014 60 35 1/4"BSP 10,5 160 17,60+IVA
SE800.101.038 61 35 3/8"BSP 11,5 166 17,60+IVA
SE800.101.012 65 35 1/2"BSP 14 174 18,80+IVA
SE800.101.034 65 35 3/4"BSP 16 180 19,20+IVA
SE800.101.014NPT 60 35 1/4"NPT 10,5 160 21,28+IVA
SE800.101.038NPT 60 35 3/8"NPT 11,5 166 21,28+IVA
SE800.101.012NPT 65 35 1/2"NPT 14 174 21,28+IVA
SE800.101.034NPT 65 35 3/4"NPT 16 180 23,04+IVA

  pag.3.2

RUBINETTO DI SICUREZZA FEMMINA A CORSOIO ISO 6150 B-15 DN 8

CODICE A B C Gr. EURO/PZ
SE800.102.014 60 35 1/4"BSP 170 17,60+IVA
SE800.102.038 60 35 3/8"BSP 172 17,60+IVA
SE800.102.012 65 35 1/2"BSP 182 19,20+IVA
SE800.102.014NPT 60 35 1/4"NPT 170 21,28+IVA
SE800.102.038NPT 60 35 3/8"NPT 172 21,28+IVA
SE800.102.012NPT 65 35 1/2"NPT 182 23,04+IVA

  pag.1.3

RUBINETTO DI SICUREZZA A CORSOIO CON PORTAGOMMA ISO 6150 B-15 DN 8

CODICE A B C D Gr. EURO/PZ
SE800.103.008 74 35 8 24,5 166 18,80+IVA
SE800.103.009 74 35 9 24,5 166 18,80+IVA
SE800.103.010 75 35 10 26,5 168 18,80+IVA
SE800.103.013 75 35 12 26,5 168 18,80+IVA
SE800.103.016 80 35 16 32 180 19,20+IVA

  pag.4.1

INNESTO MASCHIO ISO 6150 B-15 DN 8

CODICE A B C Gr. EURO/PZ
IC800.101.014 45 1/4"BSP 17 34 3,12+IVA
IC800.101.038 46 3/8"BSP 17 34 3,12+IVA
IC800.101.012 50 1/2"BSP 22 58 3,76+IVA
IC800.101.014NPT 45 1/4"NPT 17 34 4,52+IVA
IC800.101.038NPT 46 3/8"NPT 17 34 4,52+IVA
IC800.101.012NPT 50 1/2"NPT 22 58 5,40+IVA

  pag.4.2

INNESTO FEMMINA ISO 6150 B-15 DN8

CODICE A B C Gr. EURO/PZ
IC800.102.014 43 1/4"BSP 17 32 3,12+IVA
IC800.102.038 46 3/8"BSP 22 48 3,12+IVA
IC800.102.012 47 1/2"BSP 25 74 3,76+IVA
IC800.102.014NPT 43 1/4"NPT 17 32 4,52+IVA
IC800.102.038NPT 46 3/8"NPT 22 48 4,52+IVA
IC800.102.012NPT 47 1/2"NPT 25 74 5,40+IVA

  pag.2.3

INNESTO CON PORTAGOMMA ISO 6150 B-15 DN8

CODICE A B Gr. EURO/PZ
IC800.103.008 57 8 30 3,40+IVA
IC800.103.009 57 9 30 3,40+IVA
IC800.103.010 57 10 30 3,40+IVA
IC800.103.013 57 12/13 36 3,40+IVA
IC800.103.016 63 16 42 3,76+IVA
